Zeitrelais - Verschiedene

12V - 2,5- & 15-Sekunden-Zeitrelais.

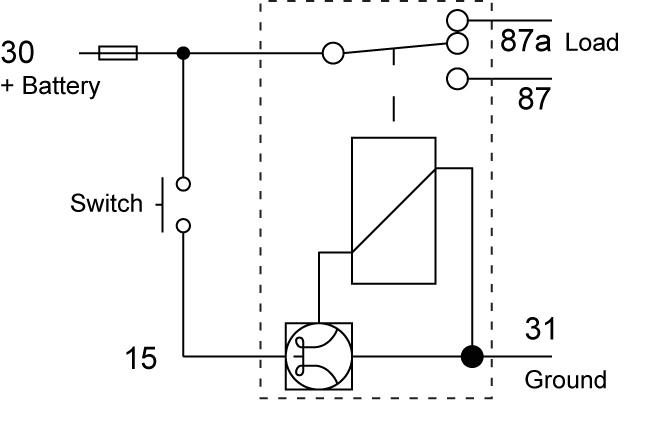

Aus Relais. Sobald das Relais ausgelöst wird (durch Anlegen von 12 V an Stecker 15), wird der Ausgangsstecker (87) aktiviert. Nach Ablauf der angegebenen Zeit ändert das Relais seinen Zustand und die Spannung am Ausgangsstecker fällt auf 0 Volt zurück (dh schaltet sich ab). Die 12 V müssen während des gesamten Timer-Betriebs an Stecker 15 angelegt werden, daher muss der Schalter der das Relais auslöst ein Ein / Aus-Schalter (z. B. 080101) und kein kurzzeitiger Ein / Aus-Schalter sein.

An Relais. Sobald das Relais ausgelöst wird (durch Anlegen von 12 V an Klemme 15), ändert das Relais nach der angegebenen Zeit seinen Zustand und Klemme 87 wird unter Spannung. Die 12 V müssen während des gesamten Timer-Betriebs an Klemme 15 angelegt werden, daher muss der Schalter zum Auslösen des Relais ein Ein / Aus-Schalter (z. B. 080101) und kein kurzzeitiger Ein / Aus-Schalter sein.
